什么是真空吸盘_真空吸盘原理详图讲解

来源:真空吸盘厂家  来源:怀功电磁  发布时间:2019-10-29 01:20  访问:

  真空吸盘又常被称为吸盘,又被称为真空吊具,当被吸物体接触后就会产出一个临时性的密封密闭空间,经过抽走或许淡薄密封空间里面的空气,达到快速使内外压力有较大的压力差而进行工作的一种气动元件。
  真空吸盘的原材料一般有各种橡胶、塑料和金属等构成。
  按淡薄密闭空间的方式分类,可分为气动吸盘和手动吸盘。运用真空吸盘抓取制品是最廉价的一种方法。
  真空吸盘种类多样,橡胶制成的吸盘可在高温下进行操作,由硅橡胶制成的吸盘非常适于抓住表面粗糙的制品;由聚氨酯制成的吸盘则很经用。此外,对在实践出产中,假如需求,查克可以有耐油,则可考虑选用聚氨酯预聚体、丁基橡胶或乙烯基聚合物材料来制造吸盘。
  咱们经常见到的真空吸盘是NR、NBR、SI、FKM、PUR、NE、EPDM、SE等多种橡胶制造的。假如咱们依据形状分类,可分为平查克椭圆查克、瓦楞夹头、异形查克,其中有进一步划分为第二波纹瓦楞夹头夹头、三层和多层波纹瓦楞夹头吸盘。
  一般情况下,为了避免产品表面擦伤,最好的挑选,或许是硅橡胶丁腈橡胶与波纹管的吸盘。
  在EOAT运用真空吸盘(不带夹钳)的情况下,需求留意的是,机械手的移动速度不能太高,否则会在吸盘上发作一个切力,使制品在快速改变的进程中很简单掉下来。在某些情况下,可以运用夹具,保证运送安全的产品。

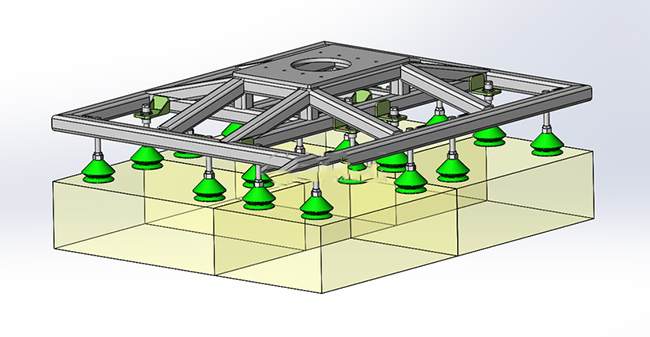

真空吸盘原理详图讲解
真空吸盘原理详图讲解

真空吸盘原理详图讲解一

真空吸盘原理详图讲解二

真空吸盘原理详图讲解二

真空吸盘原理详图讲解三
真空吸盘原理详图讲解三

  考虑到可能呈现的产品在模具的附着力,一般可以设备气体夹来处理这个问题。当制品表面积太小或许制品太重而无法运用真空吸盘时,同样可以经过运用夹钳来处理这个问题。
  假如制品对外观要求很严峻,那么被夹住的部位就不能是表面面。
  在承认夹钳或许吸盘抓稳了制品往后,传感器就会给机械手传送一个信号,使其能进行下一步的操作。
  在机械手的运动才能有限、需求人工扭一下或许翘一下才能使制品脱模或把制品和EOAT移出成型区的,情况下可以增加一个可以单独移动EOAT而不依于机械手操作的特别汽缸,从而使这一问题得到改善。
  用于模内贴标的结尾东西可以完结三个动作:在有限的空间里,EOAT先拾取并刺进商标,然后将商标固定在模具中。
  与静态贴标设备比较,这个操作可以削减该设备的尺度。
  EOAT的最终一个动作是将贴有商标的塑料瓶从模具中取出。一般在成型汽车配件,产品水平地上要格外当心操作。
  为了避免在表面发作尼克,有必要必定制止运用真空吸盘。此刻,可以考虑在EOAT上设备一个由缩醛制成的夹钳,就可有效地避免划伤制品的表面。
  那么,如何将EOAT用于凌乱的加工成型进程呢?为了阐明这个问题,咱们例举一个用尼龙和橡胶进行堆叠注塑成型的比如。在这个比如中,运用一个多功能的机械手臂结尾东西(EOAT)把操作工人手边。
