2020电磁吸盘修理方法?附电磁吸盘电路图【高清多图】

发布时间:2020-01-17 20:41  来源:电磁吸盘厂家  发布:怀功电磁  访问:

  电磁吸盘应用场所主要集中在龙门铣床使用强力电磁吸盘磨床使用电磁吸盘,龙门刨床等铁质工件上;利用到电磁原理控制进行工件的固定,日复一日的使用,必然会对电磁吸盘产生受损,必然需要对电磁吸盘进行修理维修工作;
  在了解电磁吸盘修理维修,需要明白3个问题,第一需要了解电磁吸盘的工作的基本原理;第二学会查看电磁吸盘电路图;第三了解电磁吸盘基本的修理常识,从而好有机会有目的的对电磁吸盘进行修理维修工作;

电磁吸盘的简单工作原理:
  在电流的控制下电磁吸盘内部的线圈产生磁力(电磁吸盘控制器),经过导磁控制面板,牢牢的吸住工件,再利用线圈断电,让磁力消失,从而取下工件,完成整个磁力操作过程。

电磁吸盘的电路图【多图】

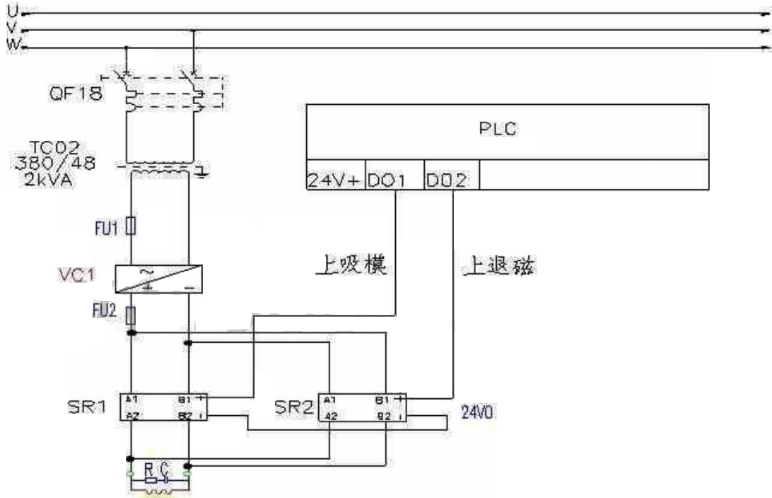

新版电磁吸盘电路控制原理图

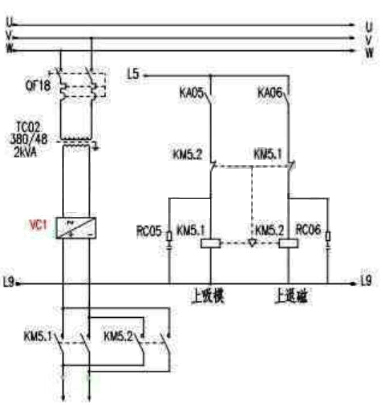

电磁吸盘电路控制原理图一
电磁吸盘电路控制原理图
新版电磁吸盘电路控制原理图二

机床电磁吸盘欠流保护电路图
△ 机床电磁吸盘欠流保护电路图

电磁吸盘电气电路原理图
△ 电磁吸盘电气电路原理图


电磁吸盘遇到故障的修理方式
①.你要用低压验电笔把电磁吸盘的开关给转换改变一下,以此来看看它是否有接触不良或者断线的情况,如果有断线的地方,要马上连接,如果有接触不良的地方,要按紧后接头试试。
②.用低压验电笔检测车床螺旋保险的桩头,如果是因为行中相保险熔断,就要进行保险更换。
③.把电磁吸盘的接触器的弧盖给打开,不过这个操作必须要提前把电断开,以免给人身安全带来影响,然后你再检查是否因为触电线路接触不良,如果是,就要更换静和动的触点。
④.把电磁吸盘打开,检查里面的线路,看看是否有烧断的情况,如果确定某个线路烧断,就要重新焊接,并且让导线给引出来。
⑤.在机床断电的前提下,检查主电源线是否与电动机接线架相连接,如果有某个电源被烧断,要重新把电源接通。

总结:通过对电磁吸盘原理、电磁吸盘电路图说明相信你对于电磁吸盘的修理检修方法有了全面的了解,如果有不清楚的地方欢迎致电我们电磁吸盘厂家!
